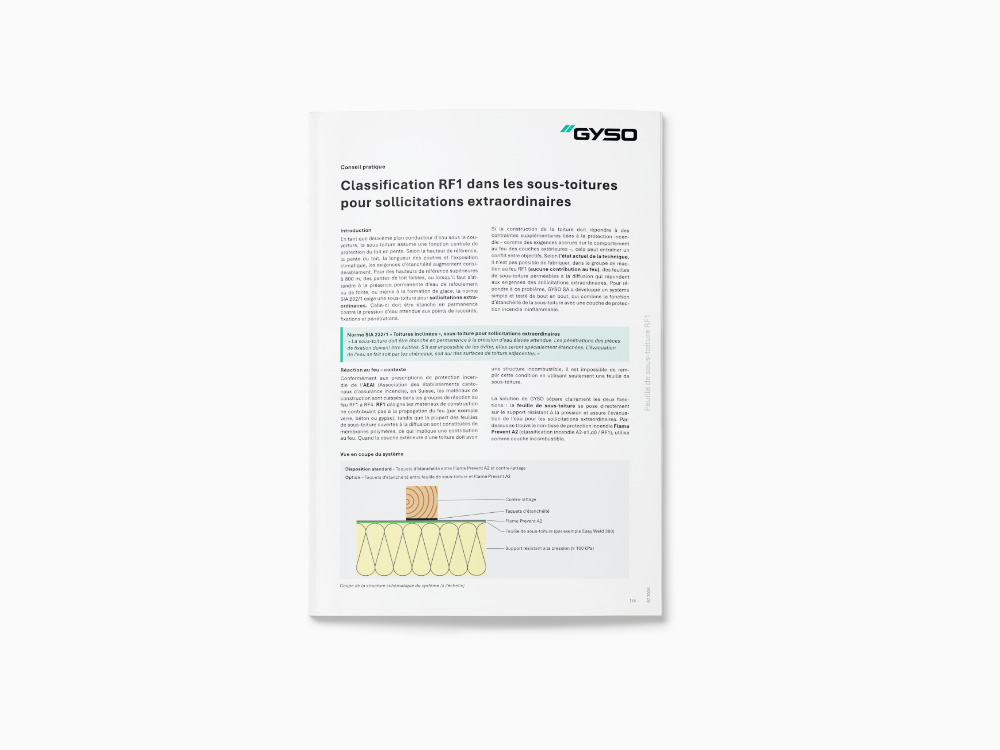

Structure schématique Conseil pratique au format PDF Protection incendie
GYSO SA a développé un système simple et testé de bout en bout, qui combine la fonction d’étanchéité à l’eau de la sous-toiture avec une couche de protection incendie ininflammable.
Principes de base de la sous-toiture
En tant que deuxième plan conducteur d’eau sous la couverture, la sous-toiture assume une fonction centrale de protection du toit en pente. Selon la hauteur de référence, la pente du toit, la longueur des poutres et l’exposition climatique, les exigences d’étanchéité augmentent considérablement. Pour des hauteurs de référence supérieures à 800 m, des pentes de toit faibles, ou lorsqu’il faut s’attendre à la présence permanente d’eau de refoulement ou de fonte, ou même à la formation de glace, la norme SIA 232/1 exige une sous-toiture pour sollicitations extraordinaires. Celle-ci doit être étanche en permanence contre la pression d’eau attendue aux points de raccords, fixations et pénétrations.
Le défi
Si la construction de la toiture doit répondre à des contraintes supplémentaires liées à la protection incendie, comme des exigences accrues sur le comportement au feu des couches extérieures, cela peut entraîner un conflit entre objectifs. Selon l’état actuel de la technique, il n’est pas possible de fabriquer, dans le groupe de réaction au feu RF1 (aucune contribution au feu), des feuilles de sous-toiture perméables à la diffusion qui répondent aux exigences des sollicitations extraordinaires. Pour répondre à ce problème, GYSO SA a développé un système simple et testé de bout en bout, qui combine la fonction d’étanchéité à l’eau de la sous-toiture avec une couche de protection incendie ininflammable.
Norme SIA 232/1 « Toitures inclinées », sous-toiture pour sollicitations extraordinaires
« La sous-toiture doit être étanche en permanence à la pression d’eau élevée attendue. Les pénétrations des pièces de fixation doivent être évitées. S’il est impossible de les éviter, elles seront spécialement étanchées. L’évacuation de l’eau se fait soit par les chéneaux, soit sur des surfaces de toiture adjacentes. »
Réaction au feu – contexte
Conformément aux prescriptions de protection incendie de l’AEAI (Association des établissements cantonaux d’assurance incendie), les matériaux de construction sont classés en Suisse dans les groupes de réaction au feu RF1 à RF4. RF1 désigne les matériaux de construction ne contribuant pas à la propagation du feu, comme le verre, le béton ou le gypse, tandis que la plupart des feuilles de sous-toiture ouvertes à la diffusion sont constituées de membranes polymères, ce qui implique une contribution au feu. Lorsque la couche extérieure d’une toiture doit présenter une structure incombustible, cette exigence ne peut pas être satisfaite avec une simple feuille de sous-toiture.
La solution de GYSO sépare clairement les deux fonctions : la feuille de sous-toiture se pose directement sur le support résistant à la pression et assure l’évacuation de l’eau pour les sollicitations extraordinaires. Par-dessus se trouve le non-tissé de protection incendie Flame Prevent A2 (classification incendie A2-s1,d0 / RF1), utilisé comme couche incombustible.
Étape 1 – poser la feuille de sous-toiture
La feuille de sous-toiture pour sollicitations extraordinaires choisie, par exemple Easy Weld 380, se pose directement sur un support solide et résistant à la pression, comme un lambrissage, des panneaux de matériaux dérivés du bois ou une isolation thermique résistante au piétinement. Tous les joints, recouvrements et raccords, ainsi que les pénétrations, doivent être réalisés de façon à être étanches à l’eau, conformément aux prescriptions pour les sollicitations extraordinaires. Conformément à la norme SIA 232/1, l’évacuation de l’eau de la sous-toiture se fait dans la gouttière ou sur les toitures adjacentes.
Étape 3 – poser les taquets d’étanchéité
Étancher les points de pénétration des moyens de fixation avant de poser les contre-lattes. Pour ce faire, deux variantes de même valeur sont à disposition :
Fixer la contre-latte autant que possible au centre des taquets d’étanchéité, aux intervalles spécifiés. En configuration standard, l’étanchéité pour clous se place entre Flame Prevent A2 et le contre-lattage. En option, elle peut également se poser entre la feuille de sous-toiture et Flame Prevent A2.
Étape 4 – fixer le contre-lattage
Le contre-lattage s’ancre dans le support à travers les taquets d’étanchéité. Pour préserver la fonction de l’étanchéité pour clous, il faut appliquer cette dernière conformément à la fiche technique. Selon la situation de construction et le matériau de support, il peut être nécessaire d’utiliser des vis à double filetage ou de distance.
